立式高效柱塞泵

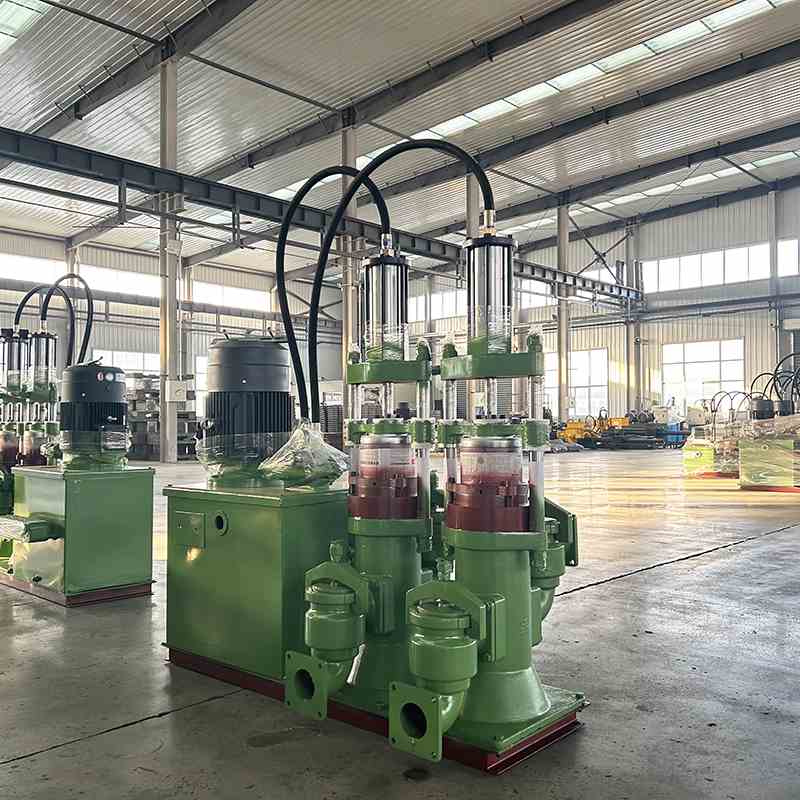

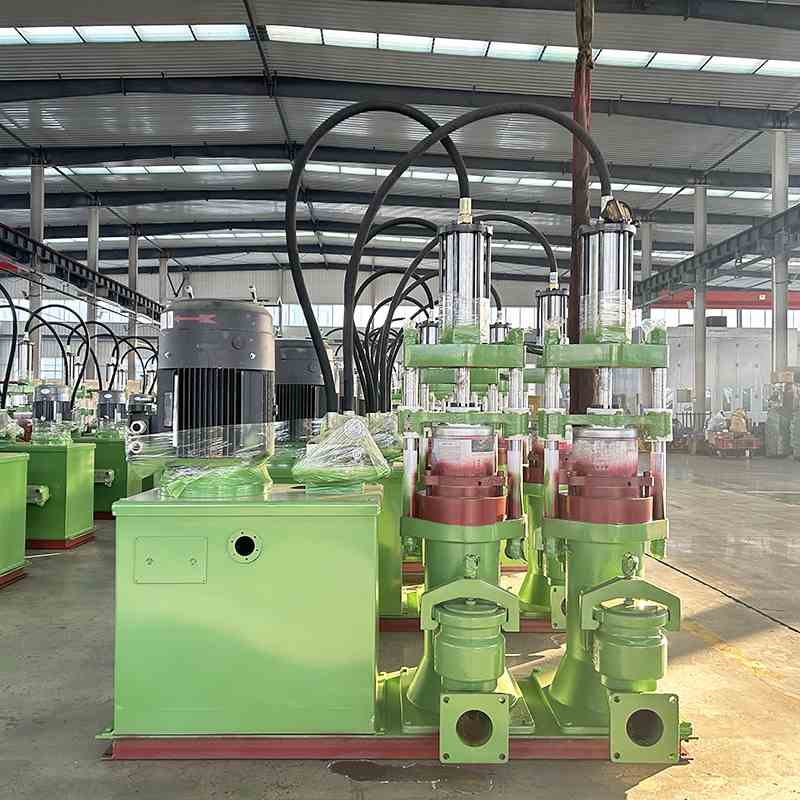

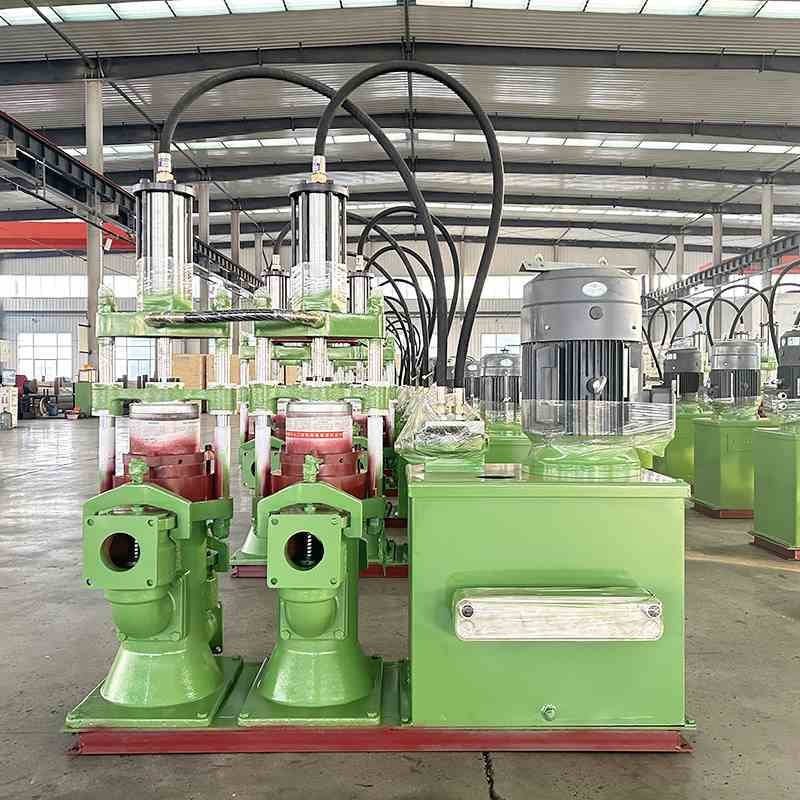

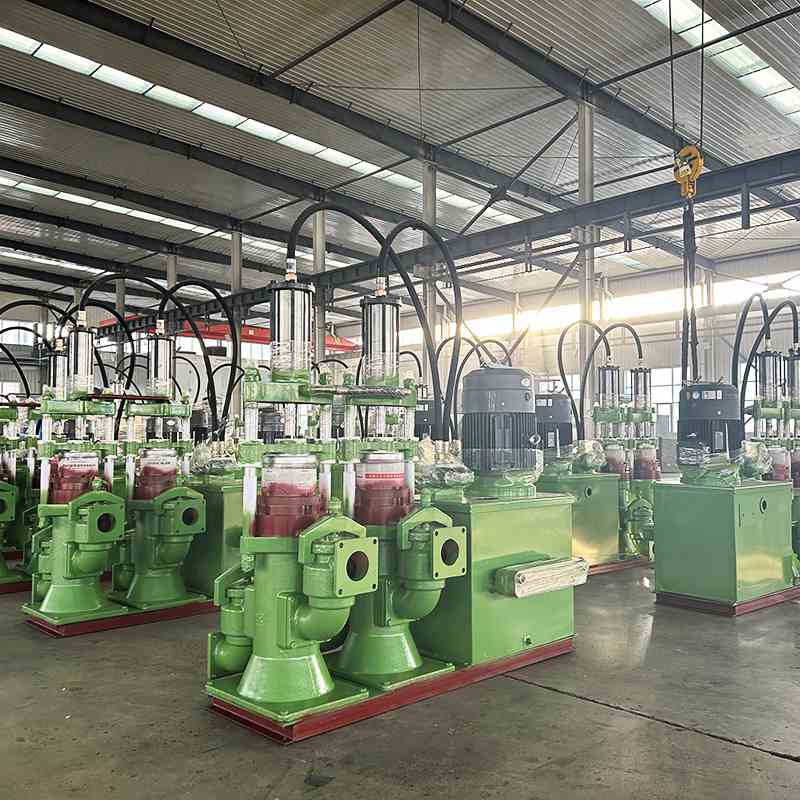

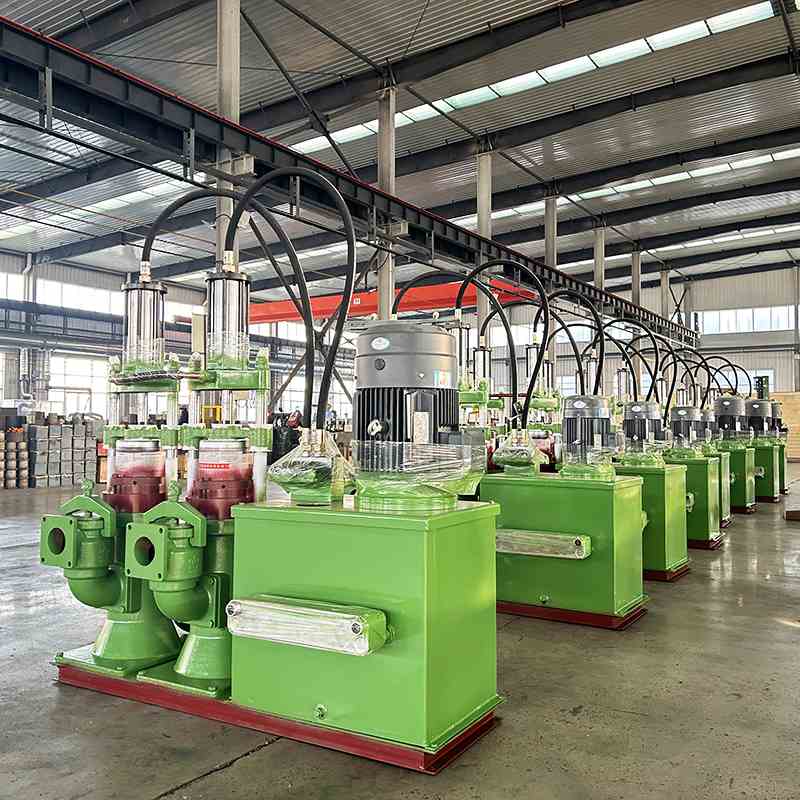

一、產品圖片

二、產品型號及參數:

YBH140-10壓濾機節能陶瓷柱塞泵泥漿泵

流量：10立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：5.5KW，

外形尺寸：1.6*1.2*1.6(米)，

吸排漿管道直徑：φ89/φ76,

重量：0.85噸，

油箱容積：170L

YBH200-19壓濾機節能陶瓷柱塞泵泥漿泵

流量：19立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：7.5KW，

外形尺寸：1.7*1.3*1.9(米)，

吸排漿管道直徑：φ108/φ89，

重量：1.1噸，

油箱容積：210L

YBH250-30壓濾機節能陶瓷柱塞泵泥漿泵

流量：30立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：11KW，

外形尺寸：1.95*16*2.2(米)，

吸排漿管道直徑：φ133/φ108，

重量：1.63噸，

油箱容積：310L

YBH300-40壓濾機節能陶瓷柱塞泥漿泵

流量：40立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：15KW，

外形尺寸：2.1*1.8*2.2米)，

吸排漿管道直徑：φ140/φ140，

重量：2.1噸，

油箱容積：310L

YBH300J-60壓濾機節能陶瓷柱塞泵泥漿泵

流量：60立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：350mm，

配用電機：18.5KW，

外形尺寸：2.1*1.8*2.5(米)，

吸排漿管道直徑：φ159/φ159，

重量：2.6噸，

油箱容積：390L

YBH400-100壓濾機節能陶瓷柱塞泵泥漿泵

流量：100立方/小時，

壓力范圍：0-1.8MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：22KW，

外形尺寸：2.48*2.5*2.6(米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

YBH400-120壓濾機節能陶瓷柱塞泵泥漿泵

流量：120立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：30KW，

外形尺寸：2.48*2.5*2.6(米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

YBH500-180壓濾機節能陶瓷柱塞泵泥漿泵

流量：180立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：450mm，

配用電機：45KW，

外形尺寸：3.8*2.2*3(米)，

吸排漿管道直徑：DN200/DN200

三、產品工作過程:

液體進入柱塞泵：液體從進口進入，經過一個吸入閥門進入到體積變化腔中。

液體充滿體積變化腔：柱塞做往復運動，從而使得體積變化腔內的液體被擠壓或抽吸，充滿整個變化腔。

液體被推出：當柱塞通過壓力油將液體推入流體出口時，通過壓力油的沖擊作用，流體出口的閥門打開，將液體推往需要的地方，完成工作任務。

液體回流：等到柱塞運動到末端時，進口的壓力油會將流體出口的閥門關閉，同時另一個進口的閥門打開，使液體回流到體積變化腔中。

循環工作：上述步驟不斷重復，通過柱塞的往復運動，實現對液體的連續輸送。

在這個過程中，液壓柱塞泵利用液體的高壓能量和柱塞的往復運動原理，將輸入的機械能轉化為液體的流動壓力能量，從而達到輸送和壓力提升的目的。

四、產品優勢:

1,省電 比離心泵,渣漿泵,螺桿泵節能60%以上,一年節省幾萬元電費

2,維護費用低,壓濾機使用陶瓷柱塞泵給壓濾機進料,一年維護費用不到幾百塊錢,每次僅需更換閥片和橡膠密封.

3,耐磨損,陶瓷柱塞泵使用壽命15年以上,柱塞是氧化鋁陶瓷燒制,經過精細磨制而成,硬度為HLC8.5以上，表面粗糙度0.4um。柱塞和輸送的物料無剪切運動. 適合輸送含沙子及有固體顆粒的物料。

4,壓力可以隨意調整,柱塞泥漿泵的工作壓力可調，在0-20公斤范圍內任意調整。
